Raumakustische Analyse für ein Musikzimmer
8 × 5 × 3 m
Professionell aufbereiteter Materialvergleich mit Frequenzmesskurven, DIN-Diagrammen, αw-Bewertung nach ISO 11654, RT60-Simulation und planerischer Empfehlung für ein hochwertig nutzbares Musikzimmer.
Materialbenchmark
Verglichen wurden textile Absorber, PET-Vlies-Varianten, Melaminharzschaum und dekorative Lösungen. Die PET-Vlies-Kurven basieren auf der bereitgestellten Grafik; die übrigen Kurven auf den verwendeten Prüfberichtswerten aus dem bisherigen Bericht.
| Material | Typ | Stärke | αw | Klasse | Einsatzschwerpunkt |
|---|---|---|---|---|---|
| PET-Vlies 50 mm | Polyesterabsorber | 50 mm | 0,95 | A | Wandabsorber, breitbandige Optimierung |
| Basotect 50 mm | Melaminharzschaum | 50 mm | 0,90 | A | Deckenfelder, Erstreflexionen |
| Moonlight | Akustikvorhang | variabel | 0,90 | A | Fenster- und Trennzonen |
| PET-Vlies 40 mm | Polyesterabsorber | 40 mm | 0,80 | B | Standard-Absorberflächen |
| PET-Vlies 25 mm | Polyesterabsorber | 25 mm | 0,65 | C | Mittel-/Hochton-Optimierung |
| Alphacoustic II | Akustikvorhang, transparent | variabel | 0,60 | C | Architektonische Vorhanglösung |
| Rentiermoos 50 mm | Dekorabsorber | 50 mm | 0,45 | D | Ergänzende Hochtondämpfung |
Frequenzmesskurven und DIN-Diagramme

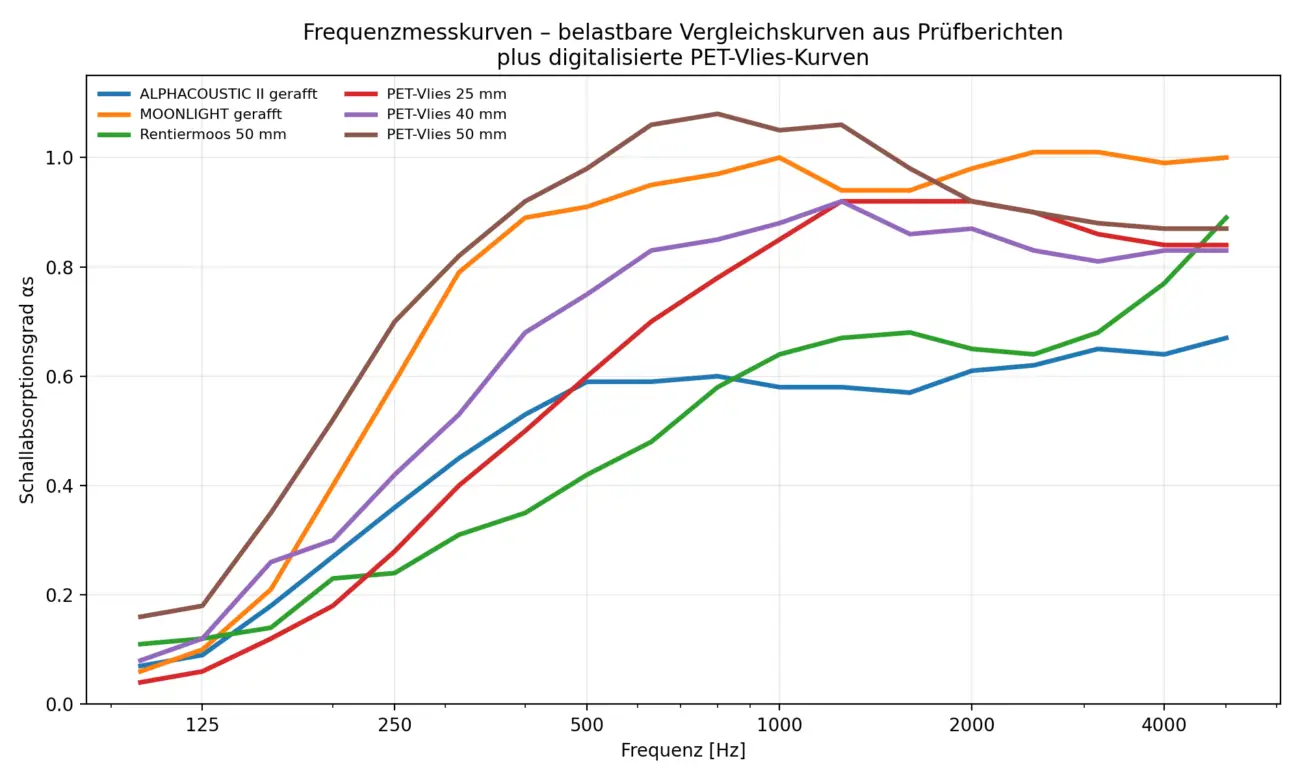

Die folgende Vergleichsgrafik zeigt den Schallabsorptionsgrad αs im DIN-Frequenzraster von 100 bis 5000 Hz. So lassen sich Basotect, PET-Vlies und textile Lösungen direkt gegenüberstellen.
αw-Bewertung nach ISO 11654

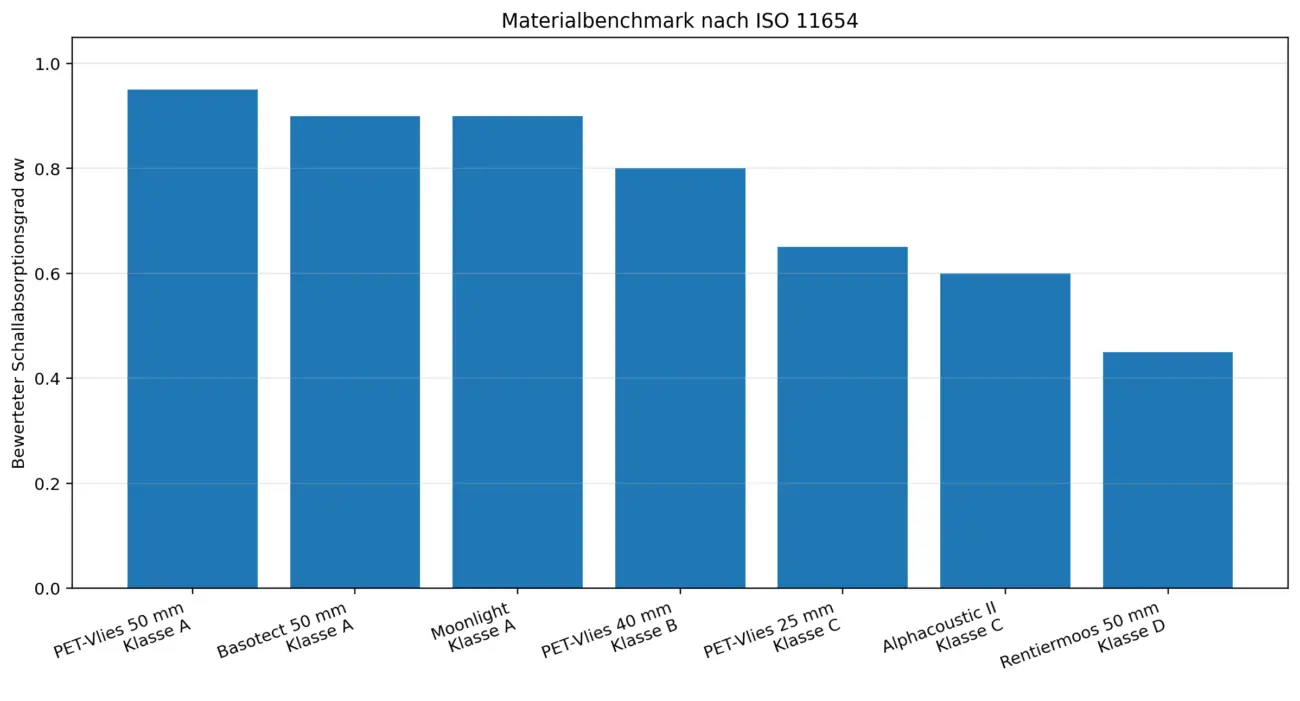

Der bewertete Schallabsorptionsgrad αw verdichtet die frequenzabhängige Wirkung auf einen normierten Vergleichswert und ordnet die Materialien in Akustikklassen von A bis E ein.
Wesentliche Erkenntnisse
Die Kombination der Materialien ermöglicht eine gezielte Zonierung des Raumes:
- Basotect 50 mm eignet sich besonders für Deckenfelder und frühe Reflexionspunkte.
- PET-Vlies 50 mm liefert eine sehr starke Wirkung im Mitteltonbereich und stabilisiert die Sprach- und Musikwiedergabe.
- Moonlight ergänzt die Behandlung an Fensterflächen und flexiblen Trennzonen.
- Alphacoustic ist interessant, wenn Transparenz und leichte textile Wirkung im Vordergrund stehen.
- Rentiermoos ist eher eine dekorative Ergänzung als Hauptmaßnahme.

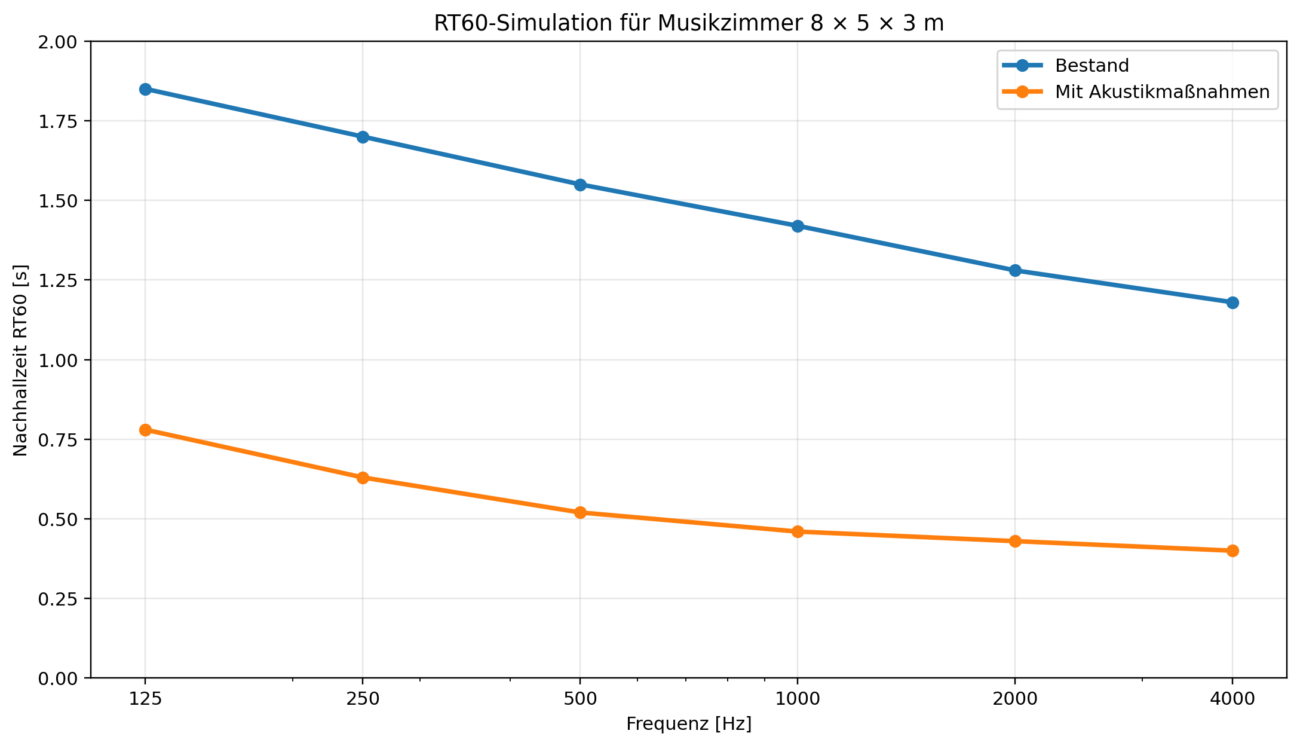

RT60-Simulation für das Musikzimmer
Simuliert wurde ein Musikzimmer mit 8 m × 5 m × 3 m. Als Zielwert wurde ein Bereich von etwa 0,45 bis 0,55 s angesetzt, um sowohl präzises Hören als auch angenehmes Musizieren zu ermöglichen.
Empfohlene Maßnahmen
| Decke | 10–12 m² Basotect 50 mm als Deckensegel oder Akustikfelder |
| Seitenwände | 6–8 m² PET-Vlies 50 mm an Erstreflexionspunkten |
| Rückwand | 4–6 m² PET-Vlies oder Kombination aus Absorption und Diffusion |
| Fensterseite | Moonlight-Akustikvorhang als variable Ergänzung |
| Boden | Teppich im zentralen Bereich zur Zusatzdämpfung im Hochton |
Vergleich aller Messkurven im DIN-Raster.
αw-Benchmark mit Akustikklassen A–E.
Vorher-/Nachher-Simulation für das Musikzimmer.
