WBT-0114-CU

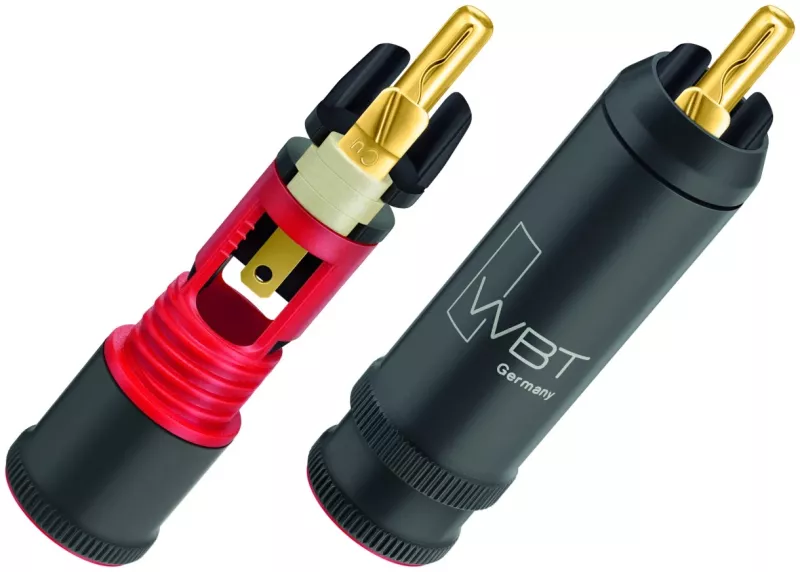

WBT-0114 Cu, HighEnd Cinchstecker mit Kupferkontakten

Der ideale Steckverbinder für analoge Verbindungen

Der Cinchstecker WBT-0114 ist das neueste Produkt aus der nextgen™ Serie. Das Modell WBT-0114 bietet eine ideale Kombination eines robust- stabilen Steckerkörpers und filigranen, konsequent massearm gefertigten Signalleitern, die im vorderen Teil des Steckerkörpers eingelassen sind.

Die Außenhülse aus Messing bietet eine perfekte Schirmung gegen elektro- magnetische Störfelder. Damit sind die WBT-0114 ganz besonders geeignet für analoge Ausgänge des niederpegeligen Bereichs, nämlich Plattenspieler (moving coil, moving magnet), Mikrofone, etc. denn hier können die unerwünschten Einstreuungen je nach Gerätebeschaffenheit und Raumsituation (Handys, PCs etc.) sehr hoch sein.

Die Kontaktqualität vieler marktgängiger Cinchstecker ist oftmals erkennbar schlecht. Sie „sitzen“ schlecht auf der Buchse. In der Tat können die Maße von Cinchbuchsen, z.B. der Außenkontakten, von 7,95 bis 8,55 mm ø variieren. Um dennoch den für einen guten Kontakt notwendigen festen Sitz sowie konstant hohen Druck zu ermöglichen, hat WBT einen Spannzangenmechanismus entwickelt, der WBT Cinchsteckern erlaubt, sich ideal an jede Cinchbuchse anzupassen. Sie brauchen nur die Steckerhülse Richtung Kabel zu schrauben, schon drückt der Hülsenkonus vorne die drei Segmente des Außenkontaktes fest zusammen. So entsteht der erforderliche hohe Kontaktdruck, der Stecker wird auf der Buchse festgeklemmt und die Über- gangswiderstände bleiben extrem niedrig und vor allem konstant.

Die zentrale Kontakteinheit ist minimalistisch in Bezug auf die eingesetzte Metallmasse (Massespeichereffekte) und gleichzeitig bestehen alle Leiterbahnen aus reinem (weichen) Kupfer. Trotzdem wird durch die hybride Verbundkonstruktion eine hohe mechanische Stabilität erreicht. Der Signaltransfer ist sehr dynamisch und präzise. Die Bandbreite verläuft linear bis ≥ 400 MHz bei 75 Ω Wellenwiderstand, was den Stecker auch voll digitalfähig macht.

Die Kablezugentlastung erfolgt zuverlässig mittels Torxschraube. Torx ist ein Hightech-Schraubsystem. In Verbindung mit dem WBT spezifischen selbsthemmenden Feingewinde hält es den einmal auf- gebrachten Druck perfekt.

nextgen™ Charakteristika

Im Gegensatz zu den „classic“-Steckverbindern, die als Drehteile aus kupferhaltigen Messing-legierungen (reines Kupfer ist zu weich) bestehen, ist nextgen™ vollkommen anders:

• hybride Kombination aus spezialisierten Funktions-werkstoffen
• Herstellungswerkzeuge aus eigener Entwicklung
• vollautomatische Fertigung durch WBT-Spezialwerkzeuge
• (dadurch) perfekte Verarbeitung und Serienkonstanz
• physikalischer Korrosionsschutz durch WBT-PlasmaProtect™
• made in Germany

Definierte Schnittstellenqualifikation

• Querschnitt angepasste Signal-leiter aus reinem Cu / Ag
• defi nierte Kontaktfl ächen mittels mäßiger Kraft erzeugter Pressung
• keine Wirbelstromverzerrungen
• frei von Massespeicher-Effekten
• neuartige elektrische und mechanische Vibrationskontrolle
• klanglich optimiert durch WBT-PlasmaProtect™
• ressourcenschonende Konzeption
• umweltgerechte Fertigung IEC- und CE-konform

Technische Daten

• Kabeldurchmesser: bis 9 mm
• Wellenwiderstand (typ.): 75 Ohm
• Anschlusstechnik: Löten
• Kennung: rot, schwarz oder weiß
• Empfohlenes Werkzeug: Torx T.6 Schlüssel WBT-0488 (liegt jeder Endverbraucherverpackung bei)
