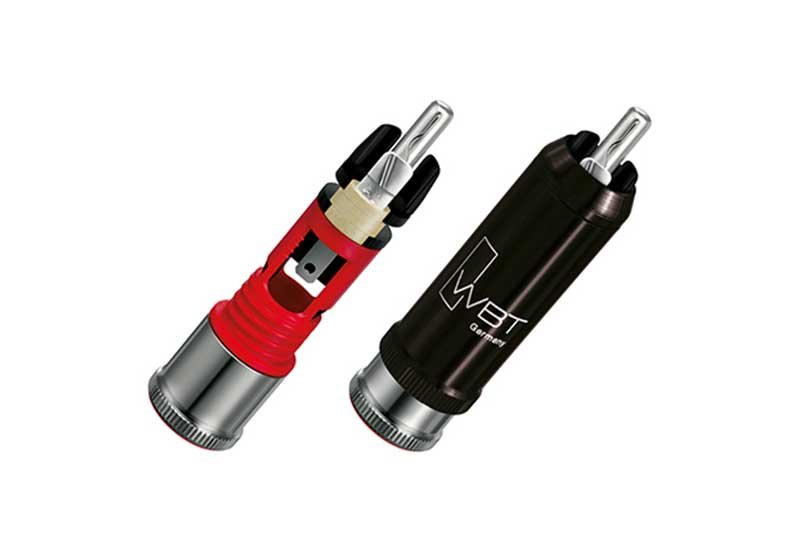

WBT-0110-AG

• 75 Ohm (typ.) Wellenwiderstand
• absolut verzerrungsfrei (keine Wirbelströme)
• ultimative Leitfähigkeit (einteiliger Signalleiter aus Feinsilber)
• absolut sichere Signalübertragung durch pat. WBT-Spannzangen- mechanismus
• 2-teilige Klemmhülse in kobaltblau

75 Ohm Wellenwidertand bedeutet, dass diese Stecker nicht nur hervorragend analoge, sondern auch ideal digitale Audio- und Videosignale übertragen. Die Übertragungsbandbreite ist 1 GHz.

Wirbelströme entstehen in Metallteilen, in deren Nähe Wechselstrom fließt, und können zu erheblichen Verzerrungen des Signals führen. Deswegen ist die Konstruktion des WBT-0110 so ausgelegt, dass diese Wirbelströme erst gar nicht entstehen können.

Die Kontaktteile des Steckers sind aus Feinsilber, dem besten elektrischen Leiter, um eine optimale Signalübertragung zu gewährleisten. Die Signalleiter sind überdies passiviert und damit bestmöglich gegen Oxydation bzw. Mikration geschützt, die die Kontaktqualität beeinträchtigen könnten.

Mit dem Spannzangenmechanismus, der wie das Futter einer Bohrmaschine funktioniert, wird nach dem Aufstecken der Außenkontakt fest mit der Cinchbuchse verklemmt. Der hohe Anpressdruck sorgt nicht nur für eine sichere Verbindung, sondern minimiert auch die Übergangswiderstände.

Da die Klemmhülse zweiteilig ausgeführt ist, dreht sich beim Festdrehen der Hülse der vordere Teil nicht mit, so dass die Kontaktelemente keiner Drehbelastung ausgesetzt sind. Der Andruckkeil zwischen dem Kontakt und der Hülse ist aus Kunststoff, so dass die Hülse vollständig isoliert ist und das Signal nicht beeinflussen kann. Außerdem werden Maßungenauigkeiten bei den Außenkontakten von Cinchbuchsen kompensiert.

Der Mittelstift ist geschlitzt und leicht aufgebogen, so dass auch dieser Kontakt fest federnd eine dauerhaft sichere elektrische Verbindung mit geringstmöglichem Übergangswiderstand garantiert.

Um das Verlöten der Kabel zu vereinfachen, ist die Zentrale Kontakteinheit herausnehmbar. WBT empfiehlt das oberflächenschonende WBT-0800.

Eine Torxschraube sorgt für die sichere Zugentlastung des Kabels.
